रिवेट स्क्वीज़र एक्सेसरीज़
रिवेट निचोड़ सहायक उपकरण आवश्यक घटक हैं जो प्रदर्शन, बहुमुखी प्रतिभा और उपयोग में आसानी को बढ़ाने के लिए डिज़ाइन किए गए हैं वायवीय और मैनुअल रिवेट स्क्वीज़रये उच्च गुणवत्ता वाले सहायक उपकरण विभिन्न रिवेटिंग अनुप्रयोगों में सटीकता और दक्षता सुनिश्चित करते हैं, जैसे एयरोस्पेस, ऑटोमोटिव और धातु निर्माण परियोजनाएंचाहे आप असेंबली लाइन पर काम कर रहे हों या मरम्मत कर रहे हों, ये सहायक उपकरण उपकरण की कार्यक्षमता को अधिकतम करने में मदद करते हैं, जबकि टूट-फूट को न्यूनतम रखते हैं।
रिवेट स्क्वीज़र सहायक उपकरण के प्रकार
1. योक (निचोड़ने वाले सिर)
- मानक योक: एल्यूमीनियम और हल्के स्टील रिवेट्स के साथ विभिन्न रिवेटिंग कार्यों के लिए उपयुक्त।
- लंबी पहुंच वाले योक: गहरे या तंग स्थानों में रिवेट क्षेत्रों तक विस्तारित पहुंच प्रदान करता है।
- ऑफसेट योक: संरचनाओं के आसपास कठिन कोणों या बाधाओं तक पहुंचने के लिए आदर्श।
- मगरमच्छ योक: विशाल क्लैम्पिंग क्षेत्रों के साथ सपाट सतहों के लिए डिज़ाइन किया गया, आमतौर पर विमान रखरखाव में उपयोग किया जाता है।
2. रिवेट सेट
- यूनिवर्सल रिवेट सेट (AN470): गोल, गुंबद-सिर वाले रिवेट्स के लिए उपयोग किया जाता है। विशिष्ट रिवेट व्यास को फिट करने के लिए कई आकारों में उपलब्ध है।
- फ्लश रिवेट सेट (AN426): रिवेट हेड्स को काउंटरसिंकिंग करके चिकनी सतह बनाता है, जो एयरोस्पेस अनुप्रयोगों के लिए आदर्श है।
- कस्टम सेटविशिष्ट परियोजना आवश्यकताओं के लिए अनुकूलित रिवेट हेड या गैर-मानक आकार।
3. त्वरित-परिवर्तन किट
- रैपिड योक परिवर्तन प्रणालीयह प्रणाली ऑपरेटरों को विभिन्न रिवेटिंग आवश्यकताओं के अनुकूल योक को शीघ्रता से बदलने की अनुमति देती है, जिससे डाउनटाइम कम हो जाता है।
- स्नैप-इन रिवेट सेट होल्डर्स: रिवेट आकार या हेड प्रकार में परिवर्तन के लिए रिवेट सेट को तेजी से बदलने में सक्षम बनाता है।
4. समायोजन शिम और स्पेसर
- परिशुद्धता शिम्स: योक की ऊंचाई और संरेखण को समायोजित करने के लिए उपयोग किया जाता है, जिससे लगातार रिवेट संपीड़न सुनिश्चित होता है।
- स्पेसर किट: अलग-अलग लम्बाई के रिवेट्स के साथ उपयोग के लिए उपकरण भुजाओं के बीच के अंतराल को संशोधित करने में मदद करता है।
5. पैर या हाथ से संचालित एक्ट्यूएटर
- फुट पेडल: बढ़ी हुई दक्षता और परिशुद्धता के लिए वायवीय रिवेट स्क्वीज़र के हाथों से मुक्त संचालन की अनुमति देता है।
- मैनुअल लीवर एक्सटेंशन: भारी-भरकम अनुप्रयोगों के लिए मैनुअल रिवेट स्क्वीज़र में टॉर्क को बढ़ाता है।
6. सील किट और रखरखाव उपकरण
- ओ-रिंग सील किट: वायु रिसाव को रोकता है, तथा यह सुनिश्चित करता है कि वायवीय स्क्वीज़र इष्टतम दबाव बनाए रखे।
- स्नेहन उपकरण: नियमित रखरखाव में मदद करता है, सुचारू संचालन सुनिश्चित करता है और उपकरण का जीवन बढ़ाता है।
रिवेट स्क्वीज़र सहायक उपकरण का उपयोग करने के मुख्य लाभ
- उन्नत उपकरण बहुमुखी प्रतिभा: विशेष सिर और सेट के साथ विभिन्न परियोजनाओं के लिए रिवेट निचोड़ने की मशीन को अनुकूलित करें।
- बेहतर दक्षतात्वरित परिवर्तन प्रणालियां और योक एक्सटेंशन परिचालनों के बीच डाउनटाइम को कम करते हैं।
- परिशुद्धता और संगतिसंरेखण उपकरण और शिम के साथ एकसमान रिवेट संपीड़न सुनिश्चित करें।
- विस्तारित उपकरण जीवनकालसील किट और स्नेहक का उपयोग करके नियमित रखरखाव समय के साथ प्रदर्शन को बनाए रखने में मदद करता है।
अनुप्रयोगों
- एयरोस्पेसफ्लश या डोम-हेड रिवेट्स का उपयोग करके विमान संरचनाओं पर सटीक रिवेटिंग।
- मोटर वाहनचेसिस और बॉडीवर्क सहित वाहन घटकों की असेंबली और मरम्मत।
- जहाज निर्माणधातु की प्लेटों और संरचनात्मक घटकों को सुरक्षित करना।
- सामान्य निर्माणधातु बन्धन, संयोजन और मरम्मत परियोजनाओं के लिए कार्यशालाओं में उपयोग किया जाता है।
अपने को सुसज्जित करें कीलक निचोड़ने वाला इसकी पूरी क्षमता को अनलॉक करने के लिए सही सहायक उपकरण के साथ - चाहे आपको बढ़ी हुई पहुंच, त्वरित परिवर्तन या लगातार परिणाम की आवश्यकता हो, ये सहायक उपकरण चुनौतीपूर्ण वातावरण में पेशेवरों की मांगों को पूरा करने के लिए डिज़ाइन किए गए हैं।

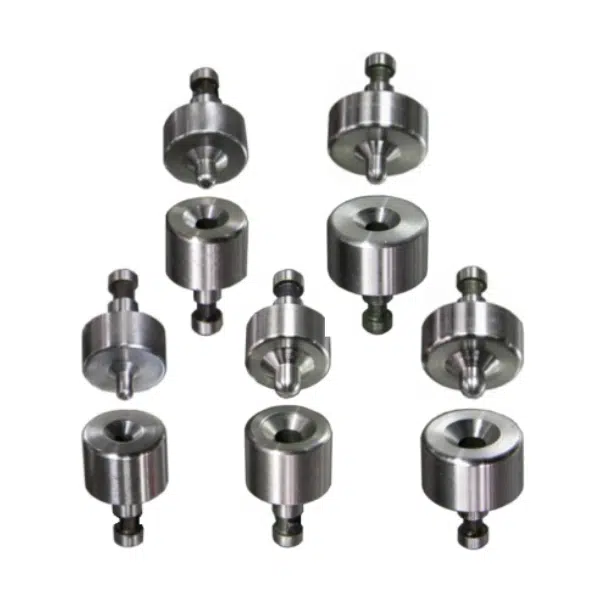

डिंपल पंच और डाई सेट
गोल सिर
| कीलक सिर व्यास | |||||||
| RS-1000 | RS-2000 | RS-2100 | |||||
| 'डी' 0.187 "(4.75 मिमी) | 'डी' 0.250 "(6.35 मिमी) | 'डी' 0.219 "(5.57 मिमी) | 'डी' 0.273 "(6.94 मिमी) | ||||
| सं. | L | सं. | L | सं. | L | सं. | L |
| -1X | 1/8 (3.2 मिमी) | -8X | 1/8 (3.2 मिमी) | -01X | 1/8 (3.2 मिमी) | -01Xए | 1/8 (3.2 मिमी) |
| -1 | 1/4 (6.4 मिमी) | -8 | 1/4 (6.4 मिमी) | -01 | 1/4 (6.4 मिमी) | -01 ए | 1/4 (6.4 मिमी) |
| -2 | 3/8 (9.5 मिमी) | -9 | 3/8 (9.5 मिमी) | -02 | 3/8 (9.5 मिमी) | -02 ए | 3/8 (9.5 मिमी) |
| -3 | 1/2 (12.7 मिमी) | -10 | 1/2 (12.7 मिमी) | -03 | 1/2 (12.7 मिमी) | -03 ए | 1/2 (12.7 मिमी) |
| -11 | 5/8 (15.9 मिमी) | ||||||
| -12 | 3/4 (19 मिमी) | ||||||
ब्रेज़ियर हेड
| कीलक सिर व्यास | |||||
| RS-1001 | RS-2001 | ||||
| 'डी' 0.312 "(7.93 मिमी) | 'डी' 0.312 "(7.93 मिमी) | 'डी' 0.391 "(9.94 मिमी) | |||
| सं. | L | सं. | L | सं. | L |
| -8X | 1/8 (3.2 मिमी) | -8X | 1/8 (3.2 मिमी) | -15X | 1/8 (3.2 मिमी) |
| -8 | 1/4 (6.4 मिमी) | -8 | 1/4 (6.4 मिमी) | -15 | 1/4 (6.4 मिमी) |
| -9 | 3/8 (9.5 मिमी) | -9 | 3/8 (9.5 मिमी) | -16 | 3/8 (9.5 मिमी) |
| -10 | 1/2 (12.7 मिमी) | -10 | 1/2 (12.7 मिमी) | -17 | 1/2 (12.7 मिमी) |
| -11 | 5/8 (15.9 मिमी) | -11 | 5/8 (15.9 मिमी) | ||
| -12 | 3/4 (19 मिमी) | -12 | 3/4 (19 मिमी) | ||
| -13 | 7/8 (22.2 मिमी) | -13 | 7/8 (22.2 मिमी) | ||
| -14 | 1 (25.4mm) | -14 | 1 (25.4mm) | ||
सार्वभौमिक प्रमुख
| कीलक सिर व्यास | |||||||||
| RS-1002 | RS-2002 | ||||||||
| 'डी' 0.187 "(4.75 मिमी) | 'डी' 0.250 "(6.35 मिमी) | 'डी' 0.187 "(4.75 मिमी) | 'डी' 0.250 "(6.35 मिमी) | 'डी' 0.312 "(7.93 मिमी) | |||||
| सं. | L | सं. | L | सं. | L | सं. | L | सं. | L |
| -1X | 1/8 (3.2 मिमी) | -8X | 1/8 (3.2 मिमी) | -1X | 1/8 (3.2 मिमी) | -8X | 1/8 (3.2 मिमी) | -15X | 1/8 (3.2 मिमी) |
| -1 | 1/4 (6.4 मिमी) | -8 | 1/4 (6.4 मिमी) | -1 | 1/4 (6.4 मिमी) | -8 | 1/4 (6.4 मिमी) | -15 | 1/4 (6.4 मिमी) |
| -2 | 3/8 (9.5 मिमी) | -9 | 3/8 (9.5 मिमी) | -2 | 3/8 (9.5 मिमी) | -9 | 3/8 (9.5 मिमी) | -16 | 3/8 (9.5 मिमी) |
| -3 | 1/2 (12.7 मिमी) | -10 | 1/2 (12.7 मिमी) | -3 | 1/2 (12.7 मिमी) | -10 | 1/2 (12.7 मिमी) | -17 | 1/2 (12.7 मिमी) |
| -4 | 5/8 (15.9 मिमी) | -11 | 5/8 (15.9 मिमी) | -4 | 5/8 (15.9 मिमी) | -11 | 5/8 (15.9 मिमी) | -18 | 5/8 (15.9 मिमी) |
| -5 | 3/4 (19 मिमी) | -12 | 3/4 (19 मिमी) | -5 | 3/4 (19 मिमी) | -12 | 3/4 (19 मिमी) | -19 | 3/4 (19 मिमी) |
| -6 | 7/8 (22.2 मिमी) | -13 | 7/8 (22.2 मिमी) | -6 | 7/8 (22.2 मिमी) | -13 | 7/8 (22.2 मिमी) | -20 | 7/8 (22.2 मिमी) |
| -7 | 1 (25.4mm) | -14 | 1 (25.4mm) | -7 | 1 (25.4mm) | -14 | 1 (25.4mm) | -21 | 1 (25.4mm) |
फ्लश शैली
| कीलक सिर व्यास | |
| RS-2003 | |
| 'डी' 0.5 "(12.7 मिमी) | |
| सं. | L |
| -16 | 1/8 (3.2 मिमी) |
| -18 | 1/4 (6.4 मिमी) |
| -20 | 3/8 (9.5 मिमी) |
| -22 | 1/2 (12.7 मिमी) |
| -24 | 5/8 (15.9 मिमी) |
| -26 | 3/4 (19 मिमी) |
| -28 | 7/8 (22.2 मिमी) |
ओवल/ट्रस हेड
| कीलक सिर व्यास | |
| RS-2004 | |
| 'डी' 0.375 "(9.53 मिमी) | |
| सं. | L |
| -23 | 3/8 (9.5 मिमी) |
ट्यूबलर रिवेट्स
| कीलक सिर व्यास | |
| RS-2005 | |
| 'डी' 0.187 "(4.75 मिमी) | |
| सं. | L |
| -24 | 1/2 (12.7 मिमी) |
