SN073 पल्स रिंच – इनलाइन प्रकार, नॉन-शट-ऑफ प्रकार

SN073 पल्स रिंच – इनलाइन प्रकार, नॉन-शट-ऑफ प्रकार

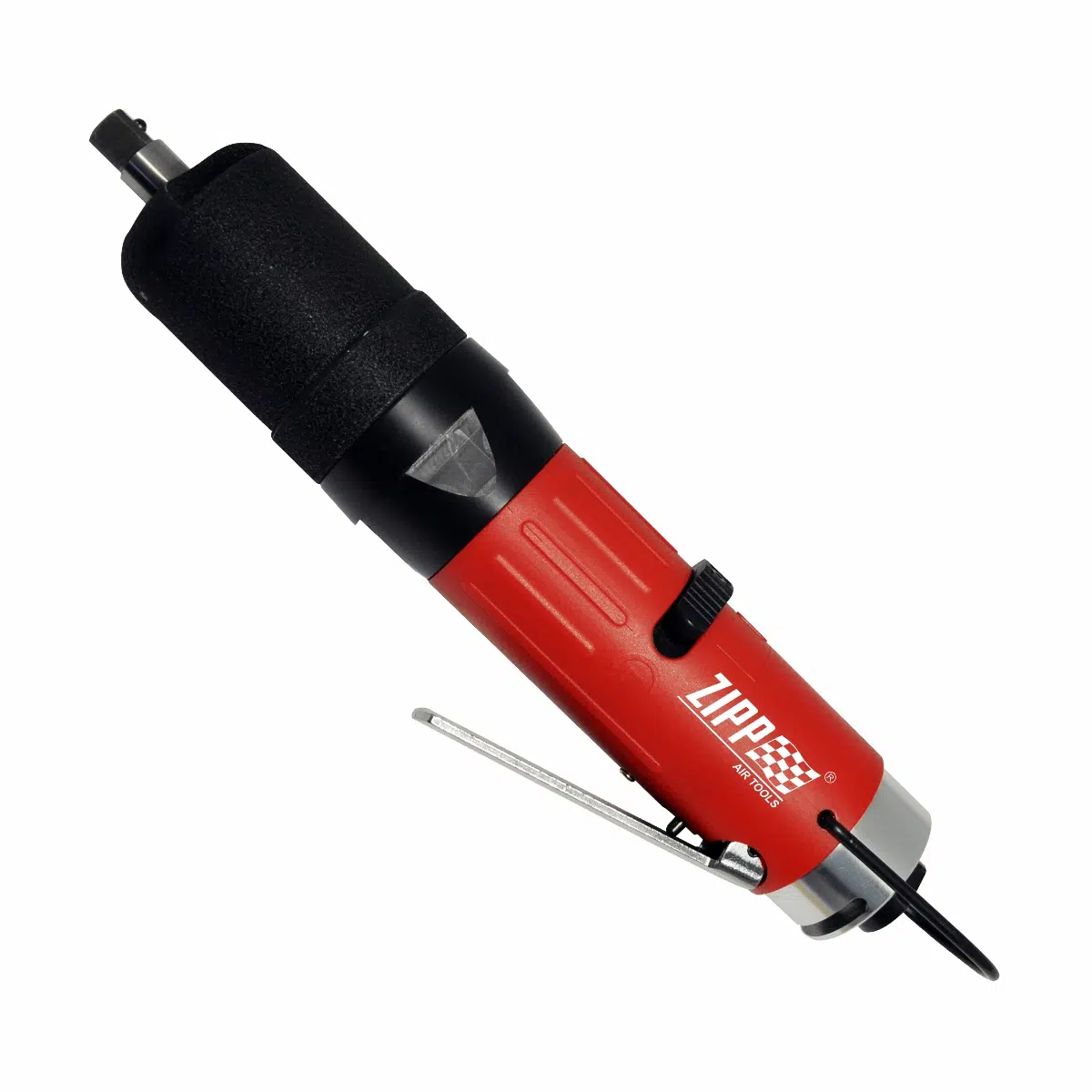

RSI SN073 पल्स रिंच – इनलाइन प्रकार, नॉन-शट-ऑफ प्रकार औद्योगिक वातावरण में सटीक बन्धन के लिए डिज़ाइन किया गया एक उच्च-प्रदर्शन उपकरण है। इनलाइन कॉन्फ़िगरेशन और नॉन-शट-ऑफ मैकेनिज्म के साथ डिज़ाइन किया गया, यह उपकरण ऑपरेटर नियंत्रण के साथ लगातार टॉर्क प्रदान करता है, जो इसे विभिन्न असेंबली अनुप्रयोगों के लिए आदर्श बनाता है। इसकी पल्स तकनीक सुचारू संचालन सुनिश्चित करती है, प्रतिक्रिया बलों को कम करती है और उपयोगकर्ता की सुरक्षा और आराम को बढ़ाती है।







मुख्य विशेषताएं







1. नॉन-शट-ऑफ तंत्र
   • बन्धन प्रचालन के रोक बिंदु पर मैनुअल नियंत्रण प्रदान करता है।
   • टॉर्क समायोजन के लिए ऑपरेटर के विवेक की आवश्यकता वाले अनुप्रयोगों के लिए उपयुक्त।
2. पल्स टेक्नोलॉजी
   • प्रतिक्रिया बलों को कम करता है, जिससे उपयोगकर्ता पर न्यूनतम दबाव पड़ता है।
   • यह अति-टोर्किंग को रोकता है और फास्टनरों और घटकों को क्षति से बचाता है।
3. इनलाइन कॉन्फ़िगरेशन
   • संचालन के दौरान कुशल संचालन और संरेखण के लिए सीधा डिजाइन।
   • तंग या सीमित स्थानों में काम करने के लिए उपयुक्त।
4. टिकाऊ और हल्का निर्माण
   • कठिन वातावरण में लंबे समय तक चलने वाले प्रदर्शन के लिए उच्च गुणवत्ता वाली सामग्री से निर्मित।
   • हल्के वजन का डिज़ाइन लंबे समय तक उपयोग के दौरान ऑपरेटर की थकान को कम करता है।
5. सुविधायुक्त नमूना
   • कम शोर और कंपन स्तर उपयोगकर्ता के आराम को बढ़ाता है।
   • उपयोग में आसानी और उत्पादकता के लिए अच्छी तरह से संतुलित संरचना।







अनुप्रयोगों







• मोटर वाहन उद्योग
  • यह इंजन घटकों, निलंबन प्रणालियों और बॉडी पैनलों को जोड़ने के लिए आदर्श है।
  • महत्वपूर्ण फास्टनरों के लिए सटीक टॉर्क नियंत्रण सुनिश्चित करता है।
• एयरोस्पेस असेंबली
  • हल्के और संवेदनशील सामग्रियों के सटीक बन्धन के लिए उपयुक्त।
  • ऑपरेटर-नियंत्रित टॉर्क की आवश्यकता वाली असेंबली लाइनों में विश्वसनीय प्रदर्शन।
• भारी मशीनरी विनिर्माण
  • बड़े बोल्ट और फास्टनरों को सुरक्षित करने के लिए कुशल।
  • दोहराए जाने वाले कार्यों के दौरान घटकों पर होने वाले टूट-फूट को कम करता है।
• जनरल असेंबली लाइन्स
  • मैनुअल टॉर्क नियंत्रण की आवश्यकता वाले विभिन्न बन्धन कार्यों के लिए एक बहुमुखी उपकरण।







फायदे







• संचालक नियंत्रणगैर-शट-ऑफ तंत्र जटिल या विविध कार्यों के लिए लचीलापन प्रदान करता है।
• बढ़ी हुई सुरक्षापल्स प्रौद्योगिकी प्रतिक्रिया बलों को न्यूनतम करती है, जिससे सुचारू संचालन सुनिश्चित होता है।
• कॉम्पैक्ट डिजाइनइनलाइन कॉन्फ़िगरेशन और हल्के वजन का निर्माण तंग जगहों के लिए उपयुक्त है।
• परिशुद्धता और स्थायित्व: दीर्घकालिक विश्वसनीयता के लिए मजबूत निर्माण के साथ लगातार टॉर्क वितरण।
• एर्गोनोमिक ऑपरेशन: न्यूनतम थकान के साथ लंबे समय तक उपयोग के दौरान आराम के लिए डिज़ाइन किया गया।







एसएन073 पल्स रिंच क्यों चुनें - इनलाइन प्रकार, नॉन-शट-ऑफ प्रकार?







RSI एसएन073 पल्स रिंच यह उन उद्योग पेशेवरों के लिए बनाया गया है जो सटीक और लचीले फास्टनिंग समाधान की मांग करते हैं। इसका ऑपरेटर-नियंत्रित नॉन-शट-ऑफ डिज़ाइन ऑटोमोटिव से लेकर एयरोस्पेस तक कई तरह के अनुप्रयोगों को समायोजित करता है। पल्स तकनीक और एर्गोनोमिक डिज़ाइन सुरक्षा, दक्षता और विश्वसनीयता सुनिश्चित करता है, जिससे यह मांग वाले असेंबली कार्यों के लिए एक मूल्यवान उपकरण बन जाता है।













• एक्स-आकार की सीलिंग से पुनरावृत्ति और स्थायित्व में सुधार होता है।
• ट्विन-ड्राइव रोलर ब्लेड शोर और कंपन को कम करते हैं और आवेग दक्षता में सुधार करते हैं।
• फ्रंट एंड प्लेट और सिलेंडर का एक-टुकड़ा डिज़ाइन मोटर दक्षता में सुधार करता है।
• डबल चैम्बर एयर मोटर
  9 वैन मोटर डिज़ाइन सबसे छोटे आयामों के लिए उच्चतम शक्ति और त्वरण के साथ कम समय में सेट टॉर्क और उच्चतम तक पहुँचने के लिए परिणाम देता है। आवश्यक टॉर्क कुशलतापूर्वक उत्पादक हो सकता है।
• दाएं या बाएं हाथ से संचालन करने वालों के लिए एक हाथ से रिवर्स ऑपरेशन।
• कम शोर निकास, 360º समायोज्य।
• आसान टोक़ समायोजन
  आवास के माध्यम से समायोजन पेंच को मोड़कर आवश्यक टोक़ को आसानी से समायोजित किया जा सकता है।





विशिष्टता:







• हेक्स ड्राइव: 3/8″ एसडी
• बोल्ट क्षमता: M8 ~ M10
• हार्ड जॉइंट पर मापा गया
  न्यूनतम तेल दबाव / 0.4 एमपीए: 28 (20.7) एनएम (एलबी-फीट)
  न्यूनतम तेल दबाव / 0.5 एमपीए: 31 (22.9) एनएम (एलबी-फीट)
  न्यूनतम तेल दबाव / 0.6 एमपीए: 34 (25.1) एनएम (एलबी-फीट)
  अधिकतम तेल दबाव / 0.4 एमपीए: 42 (31) एनएम (एलबी-फीट)
  अधिकतम तेल दबाव / 0.5 एमपीए: 45 (33.2) एनएम (एलबी-फीट)
  अधिकतम तेल दबाव / 0.6 एमपीए: 48 (35.4) एनएम (एलबी-फीट)

• नि: शुल्क गति: 6000 rpm
• वायु विपक्ष: 0.45 वर्ग मीटर³/ मिन
• शोर स्तर: 88 डीबी (ए)
• नेट वजन: 1.29 किलो
• एयर इनलेट आकार: एनपीटी 1/4″

• अनुशंसित गेज वायु दबाव: 60 ~ 90psi (4kg/cm² ~ 6kg/cm²) (0.4MPa ~ 0.6MPa)
• एयर नली का आकार: 10 मिमी x 6.5 मिमी (043 ~ 063 मॉडल के लिए), (073 ~ 084 मॉडल के लिए)
• उपरोक्त सभी डेटा 4kg/cm² ~ 6kg/cm² गेज वायु दबाव पर मापा गया है
