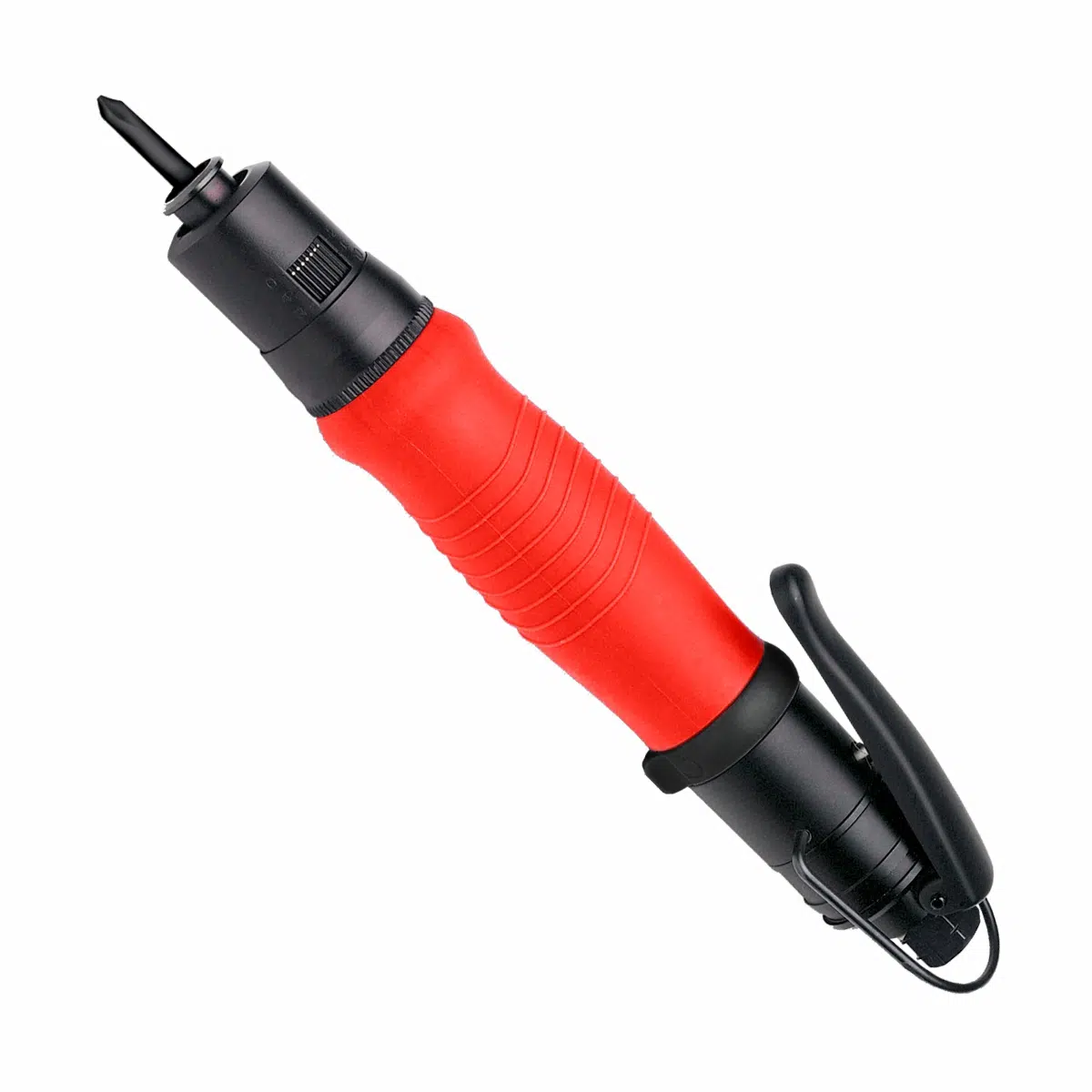

ZB66MC एयर स्क्रूड्राइवर
RSI ZB66MC एयर स्क्रूड्राइवर यह एक उच्च-प्रदर्शन वाला वायवीय बन्धन उपकरण है जिसे औद्योगिक संयोजन वातावरण में तेज़, सटीक और टिकाऊ संचालन के लिए डिज़ाइन किया गया है। मैकेनिकल क्लच (MC) ड्राइव सिस्टमयह तत्काल, सुसंगत और विश्वसनीय कसाव प्रदर्शन के लिए प्रत्यक्ष टॉर्क ट्रांसमिशन प्रदान करता है - मध्यम-ड्यूटी असेंबली लाइनों के लिए आदर्श जहाँ परिशुद्धता और उत्पादकता समान रूप से महत्वपूर्ण हैं। उन्नत एयर मोटर तकनीक और परिशुद्धता-मशीनीकृत घटकों के साथ डिज़ाइन किया गया, ZB66MC सुचारू टॉर्क आउटपुट, उच्च-गति प्रदर्शन और न्यूनतम कंपन प्रदान करता है। इसका हल्का वज़न, एर्गोनॉमिक ग्रिप और कुशल एयर सिस्टम निरंतर संचालन के दौरान असाधारण ऑपरेटर आराम और दीर्घकालिक विश्वसनीयता प्रदान करता है।
मुख्य विशेषताएं
मैकेनिकल क्लच (एमसी) सिस्टम - तेज, मजबूत और दोहराए जाने योग्य बन्धन परिणामों के लिए प्रत्यक्ष टॉर्क हस्तांतरण प्रदान करता है।
हाई-स्पीड एयर मोटर - तीव्र स्क्रू-ड्राइविंग चक्रों को सक्षम बनाता है, जिससे समग्र असेंबली थ्रूपुट बढ़ता है।
टिकाऊ एल्यूमीनियम मिश्र धातु आवास - हल्के वजन की ताकत को लंबे समय तक सेवा जीवन के साथ जोड़ती है।
एर्गोनोमिक और संतुलित डिजाइन - विस्तारित शिफ्ट के दौरान ऑपरेटर की थकान को कम करता है और हैंडलिंग आराम को बढ़ाता है।
कम कंपन और शोर - चिकनी वायवीय क्रिया प्रतिक्षेप को न्यूनतम करती है और शांत, स्थिर संचालन सुनिश्चित करती है।
त्वरित बिट परिवर्तन प्रणाली - कुशल कार्यप्रवाह और लचीले उत्पादन के लिए तेज़ और आसान बिट प्रतिस्थापन की अनुमति देता है।
ऊर्जा-कुशल वायवीय सर्किट - लागत प्रभावी संचालन के लिए कम हवा की खपत के साथ शक्तिशाली टॉर्क आउटपुट प्रदान करता है।
सरल रखरखाव - मॉड्यूलर डिजाइन आसान सफाई और सर्विसिंग की अनुमति देता है, जिससे डाउनटाइम न्यूनतम हो जाता है।
अनुप्रयोगों
ZB66MC एयर स्क्रूड्राइवर औद्योगिक और विनिर्माण अनुप्रयोगों के लिए आदर्श है, जिनमें उच्च गति और सटीक टॉर्क प्रदर्शन की आवश्यकता होती है, जिनमें शामिल हैं:
ऑटोमोटिव और मोटरसाइकिल असेंबली लाइनें
मशीनरी और धातु घटक उत्पादन
उपकरण और उपकरण निर्माण
फर्नीचर, कैबिनेट और फिक्सचर असेंबली
सामान्य OEM और औद्योगिक उत्पादन वातावरण में दृढ़ और सुसंगत बन्धन टॉर्क की आवश्यकता होती है
प्रदर्शन लाभ
प्रत्यक्ष टॉर्क वितरण - मैकेनिकल क्लच निरंतर बन्धन शक्ति के लिए तात्कालिक टॉर्क प्रतिक्रिया सुनिश्चित करता है।
बढ़ी हुई उत्पादकता - तीव्र चक्र गति से थ्रूपुट में सुधार होता है और कुल संयोजन समय कम होता है।
ऑपरेटर आराम - संतुलित, कम कंपन डिजाइन निरंतर संचालन के दौरान थकान को कम करता है।
दीर्घकालिक विश्वसनीयता - औद्योगिक-ग्रेड आंतरिक घटक स्थिर प्रदर्शन और लंबी सेवा जीवन सुनिश्चित करते हैं।
ऊर्जा दक्षता - कम वायु खपत से परिचालन लागत कम हो जाती है, जबकि अधिकतम टॉर्क आउटपुट बना रहता है।
स्थिर संचालन - सुचारू टॉर्क स्थानांतरण और क्लच संलग्नता अति-कसाव को रोकती है, जिससे सटीकता सुनिश्चित होती है।
तकनीकी लाभ
विभिन्न बन्धन कार्यों के लिए उपयुक्त समायोज्य टॉर्क रेंज।
त्वरित एवं कुशल संचालन के लिए आगे/पीछे नियंत्रण।
सीमित या ओवरहेड कार्य स्थितियों के लिए उपयुक्त कॉम्पैक्ट और हल्के डिजाइन।
अंतर्निर्मित वायु नियामक अलग-अलग वायु दबावों के तहत लगातार टॉर्क आउटपुट बनाए रखता है।
मैनुअल और अर्ध-स्वचालित असेंबली लाइन एकीकरण दोनों के लिए डिज़ाइन किया गया।
ZB66MC क्यों चुनें?
RSI ZB66MC एयर स्क्रूड्राइवर विश्वसनीय, कुशल और उच्च गति वाले बन्धन के लिए यह पेशेवरों की पसंद है। यांत्रिक क्लच प्रणाली सटीक टॉर्क ट्रांसमिशन सुनिश्चित करता है, जबकि इसकी मज़बूत एयर मोटर और एर्गोनॉमिक संरचना हर अनुप्रयोग में एकसमान परिणाम प्रदान करती है। औद्योगिक मानकों को पूरा करने के लिए निर्मित शक्ति, सटीकता और उत्पादकताZB66MC असेंबली दक्षता, ऑपरेटर के आराम और उत्पाद की गुणवत्ता को बढ़ाता है। यह आधुनिक उत्पादन लाइनों में स्थिर प्रदर्शन, कम रखरखाव और दीर्घकालिक परिचालन विश्वसनीयता चाहने वाले निर्माताओं के लिए एक भरोसेमंद समाधान है।
- टॉर्क फिक्स सिस्टम
- वाइड टॉर्क रेंज और लो वाइब्रेशन
- पेटेंट क्लच तंत्र
- पेटेंटेड उच्च आउटपुट मोटर
- आगे और पीछे के लिए एक हाथ से संचालन
मोटर तुलना
पेटेंट मोटर
पारंपरिक मोटर
टोक़ योजनाबद्ध आरेख
पेटेंट टोक़ नियंत्रण प्रणाली
पारंपरिक टोक़ नियंत्रण प्रणाली
विशिष्टता:
- फ्री स्पीड: 1000 आरपीएम।
- नेट वजन: 820 जी
- ओएएल: 245 मिमी
- दीया: 39 मिमी
- वायु दाब: 6 किग्रा/सेमी3
- न्यूनतम। वायु नली बोर: 8 मिमी
- वायु की खपत: 0.55 वर्ग मीटर3/ मिन
- टॉर्क रेंज: 7-65 Kgf-cm
- मानक विचलन: ± 3%
- बन्धन क्षमता/मशीन पेंच दीया: M2.9-M6.4
- बन्धन क्षमता/टैपिंग स्क्रू दीया: M2.6-M5.4
| आदर्श | मुक्त गति rpm | वजन g | OAL mm | डे। mm | वायु दबाव किग्रा/सेमी³ | न्यूनतम। वायु नली बोर mm | वायु खपत घन मीटर / मिनट | टोक़ रेंज किलोएफ-सेमी | स्टैण्डर्ड विचलन % | बन्धन क्षमता | |
| मशीन पेंच दीया। | दोहन पेंच दीया | ||||||||||
| ZB21MC | 1000 | 520 | 210 | 31 | 6.0 | 5.0 | 0.20 | 0.5-2 | ± 3 | M1.0-M2.2 | M1.1-M1.7 |
| ZB31MC | 1000 | 520 | 210 | 31 | 6.0 | 5.0 | 0.20 | 1-8 | ± 3 | M1.7-M3.3 | M1.3-M2.7 |
| ZB41MC | 1800 | 520 | 210 | 31 | 6.0 | 5.0 | 0.28 | 3-17 | ± 3 | M2.2-M4.2 | M1.7-M3.2 |
| ZB46MC | 2200 | 520 | 210 | 31 | 6.0 | 5.0 | 0.28 | 3-20 | ± 3 | M2.2-M4.5 | M1.7-M3.5 |
| ZB49MC | 1800 | 520 | 210 | 31 | 6.0 | 5.0 | 0.28 | 3-25 | ± 3 | M2.2-M4.7 | M1.7-M3.8 |
| ZB51MC | 1000 | 520 | 210 | 31 | 6.0 | 5.0 | 0.28 | 5-30 | ± 3 | M2.8-M5.0 | M2.3-M4.0 |
| ZB56MC | 800 | 520 | 210 | 31 | 6.0 | 5.0 | 0.3 | 8-40 | ± 3 | M3.3-M5.7 | M2.7-M4.4 |
| ZB59MC | 1700 | 820 | 245 | 39 | 6.0 | 8.0 | 0.55 | 5-45 | ± 3 | M2.8-M5.8 | M2.2-M4.7 |
| ZB61MC | 1400 | 820 | 245 | 39 | 6.0 | 8.0 | 0.55 | 7-50 | ± 3 | M2.9-M6.0 | M2.6-M4.9 |
| ZB66MC | 1000 | 820 | 245 | 39 | 6.0 | 8.0 | 0.55 | 7-65 | ± 3 | M2.9-M6.4 | M2.6-M5.4 |
| ZB71MC | 550 | 820 | 245 | 39 | 6.0 | 8.0 | 0.55 | 15-95 | ± 3 | M4.1-M7.0 | M3.1-M6.0 |
| ZB76MC | 300 | 840 | 245 | 39 | 6.0 | 8.0 | 0.55 | 30-180 | ± 3 | M5.0-M9.3 | M4.0-M7.2 |
| ZB79MC | 250 | 840 | 245 | 39 | 6.0 | 8.0 | 0.55 | 50-280 | ± 3 | M6.0-M11.0 | M4.9-M8.7 |
