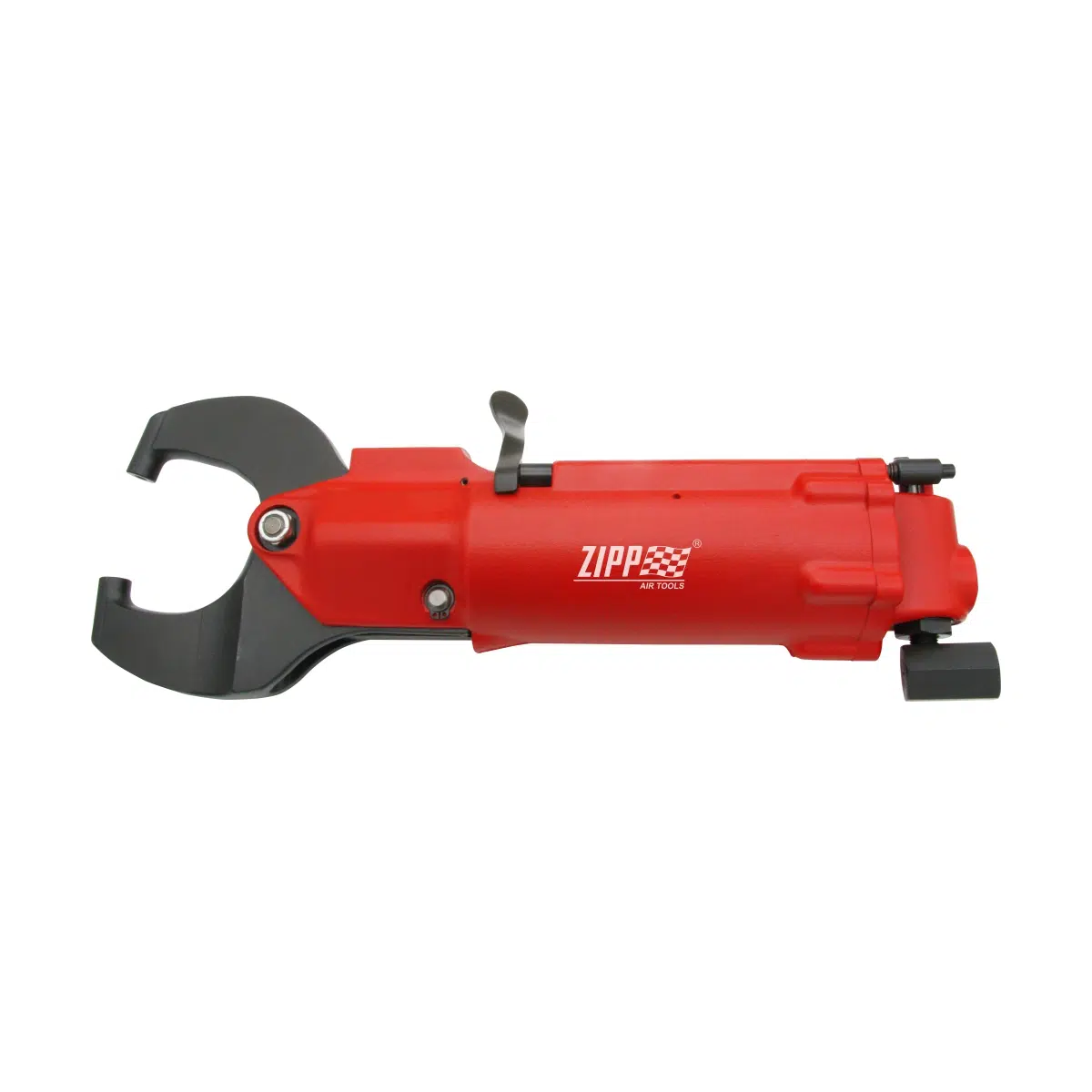

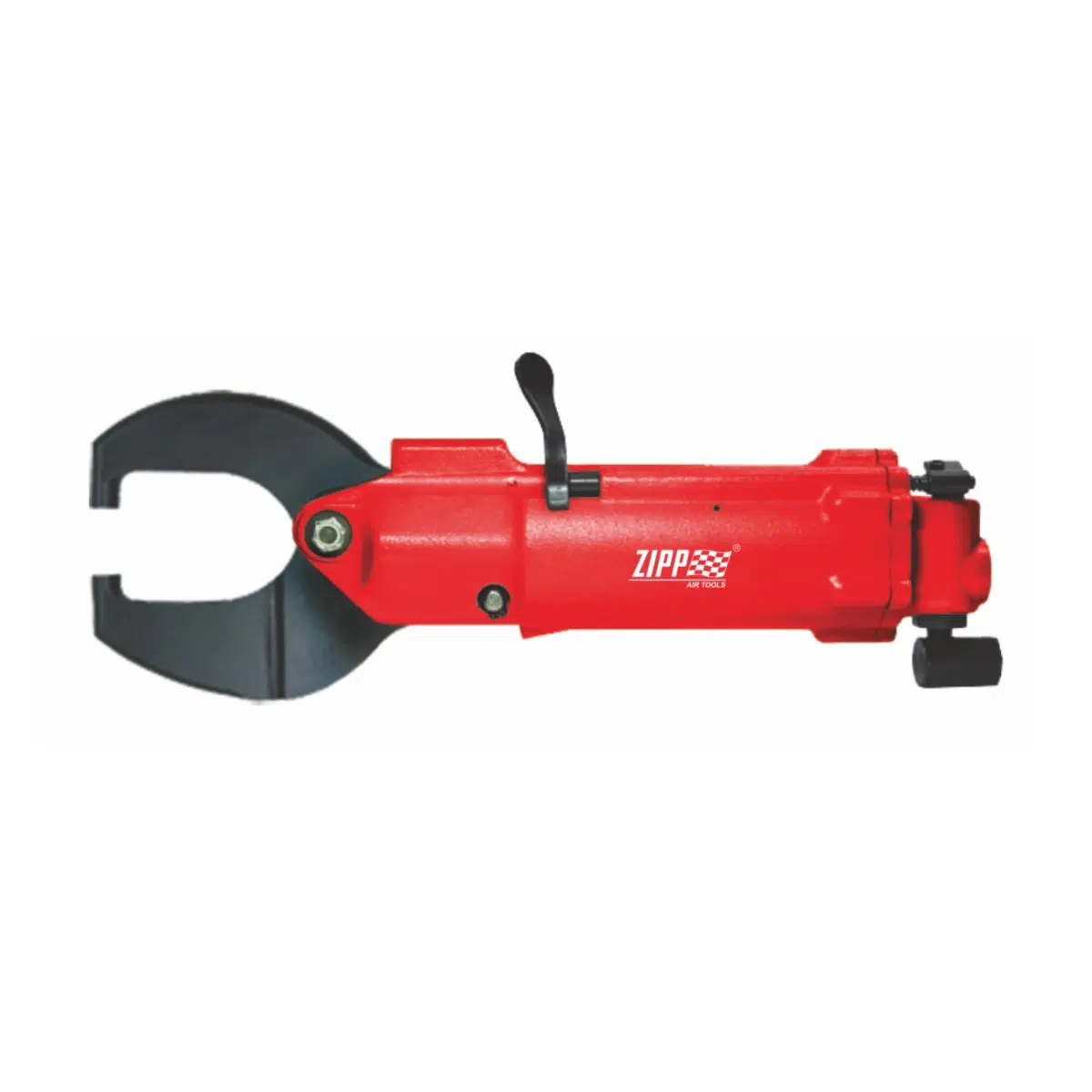

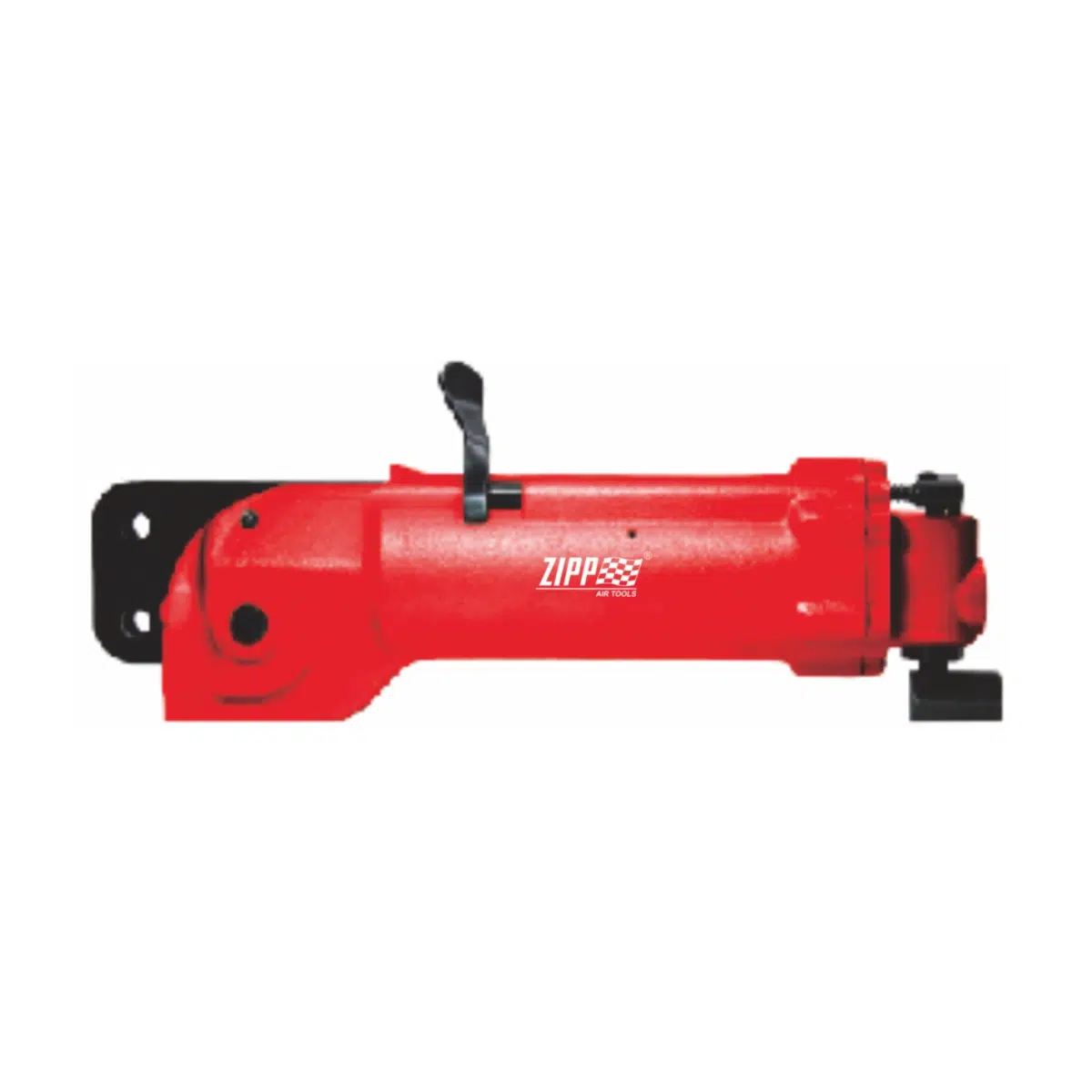

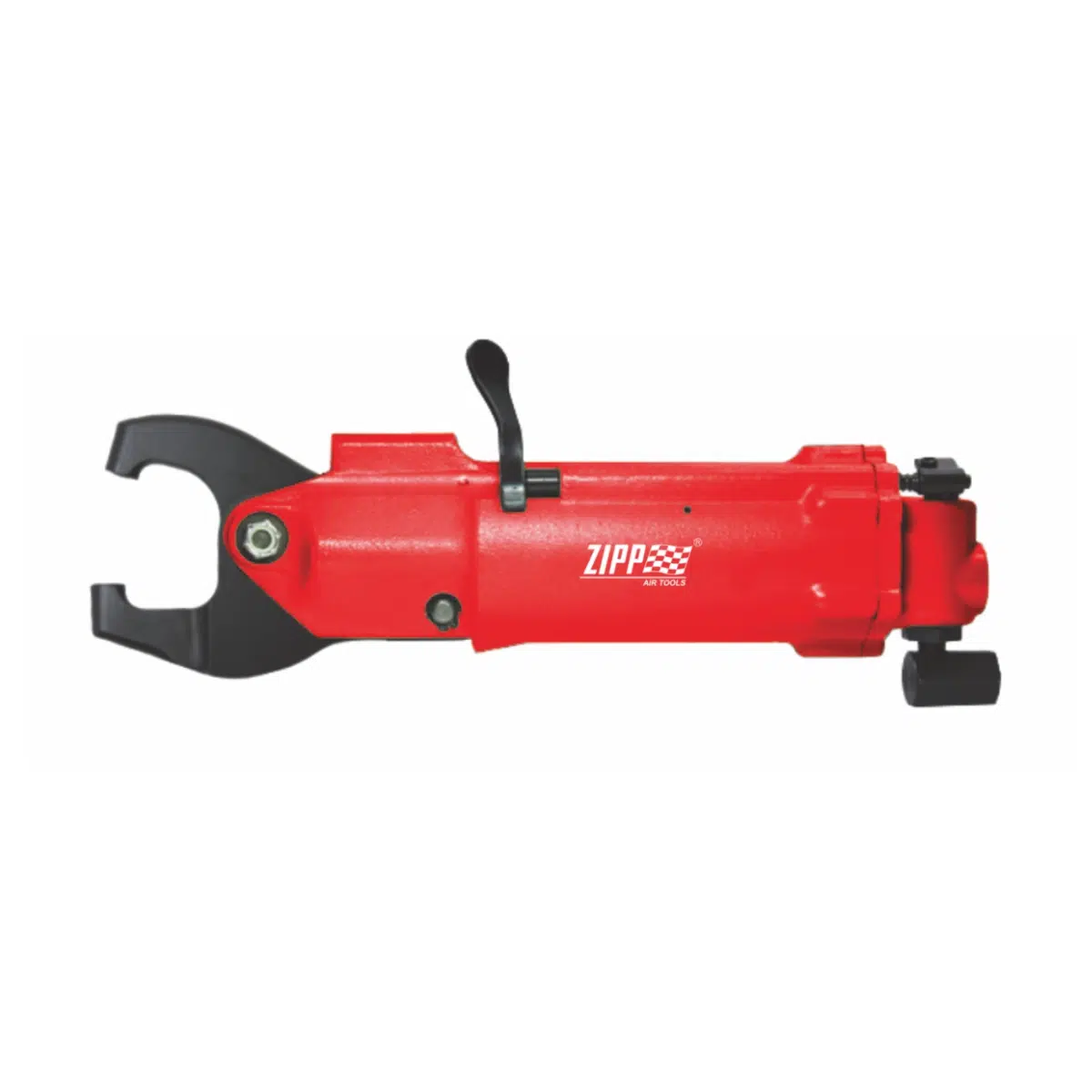

ZCR060 – कम्प्रेशन रिवेट स्क्वीज़र





RSI ZCR060 संपीड़न कीलक निचोड़ने वाला यंत्र एक उच्च शक्ति वाला वायवीय रिवेटिंग उपकरण पहुंचाने के लिए डिज़ाइन किया गया है असाधारण निचोड़ बल और परिशुद्धता. के साथ बनाया गया अग्रानुक्रम सिलेंडर प्रणाली, यह बड़े और मजबूत रिवेट्स को स्थापित करने के लिए बेहतर शक्ति प्रदान करता है, जिससे यह आदर्श बन जाता है एयरोस्पेस, जहाज निर्माण, ऑटोमोटिव और भारी उपकरण अनुप्रयोगों.इसके संयोजन के साथ ताकत, स्थायित्व और एर्गोनोमिक डिज़ाइनZCR060 उच्च मांग वाले औद्योगिक वातावरण में लगातार परिणाम सुनिश्चित करता है।





Key विशेषताएँ





• टेंडम सिलेंडर डिजाइन - अधिकतम निचोड़ने की शक्ति और लगातार बल प्रदान करता है।

• उच्च संपीड़न बल - मांग वाले अनुप्रयोगों में मध्यम से बड़े रिवेट्स स्थापित करने के लिए आदर्श।

• परिशुद्धता रिवेटिंग - सामग्री को नुकसान पहुंचाए बिना एकसमान रिवेट स्थापना सुनिश्चित करता है।

• भारी शुल्क निर्माण - निरंतर उपयोग के तहत लंबी सेवा जीवन के लिए बनाया गया।

• ऑपरेटर-अनुकूल डिज़ाइन - आराम के लिए संतुलित, एर्गोनोमिक और कम कंपन।

• लगातार आउटपुट - दोहराए जाने वाले चक्रों में स्थिर प्रदर्शन बनाए रखता है।





लाभ एवं लाभ





• अत्यधिक आकर्षक शक्ति - अधिकतम बल की आवश्यकता वाले संरचनात्मक अनुप्रयोगों के लिए डिज़ाइन किया गया।

• विश्वसनीय और टिकाऊ - उच्च गुणवत्ता वाला निर्माण दीर्घकालिक निर्भरता सुनिश्चित करता है।

• समय बचाने वाला प्रदर्शन - त्वरित, कुशल संचालन उत्पादकता को बढ़ाता है।

• उन्नत परिशुद्धता - न्यूनतम पुनःकार्य के साथ सटीक रिवेट स्थापना का उत्पादन करता है।

• ऑपरेटर आराम - एर्गोनोमिक डिजाइन विस्तारित उपयोग के दौरान तनाव को कम करता है।

• बहुमुखी उपयोग - विभिन्न आकार और सामग्रियों के रिवेट को संभालता है।





अनुप्रयोगों





• एयरोस्पेस उद्योग - विमान निर्माण और रखरखाव के लिए संरचनात्मक रिवेटिंग।

• जहाज निर्माण और रेल - बड़े पैमाने पर संरचनात्मक संयोजनों में भारी-भरकम रिवेटिंग।

• मोटर वाहन विनिर्माण - चेसिस और बॉडी संरचनाओं के लिए मजबूत बन्धन।

• भारी उपकरण उत्पादन - उच्च शक्ति संयोजनों के लिए बिल्कुल उपयुक्त।

• रक्षा और औद्योगिक निर्माण - महत्वपूर्ण अनुप्रयोगों में परिशुद्धता और विश्वसनीयता सुनिश्चित करता है।





ZCR060 क्यों चुनें?





RSI ZCR060 संपीड़न कीलक निचोड़ने वाला यंत्र विश्व का सबसे लोकप्रिय एंव मांगलिक रिवेटिंग कार्यों के लिए अंतिम समाधान. अपनी मजबूत अग्रानुक्रम सिलेंडर डिजाइन, यह बेहतर बल और सटीकता प्रदान करता है, हर बार उच्च-गुणवत्ता वाले परिणाम सुनिश्चित करता है। एयरोस्पेस, ऑटोमोटिव, या औद्योगिक विनिर्माणZCR060 को कठिन परिस्थितियों का सामना करने और असाधारण प्रदर्शन देने के लिए डिज़ाइन किया गया है।

सी योक रिवेटर





विशेषताएं





• विमान निर्माण के लिए विशेष रूप से डिजाइन किया गया है ताकि तेज, किफायती रिवेटिंग सुनिश्चित की जा सके, जहां दो-व्यक्ति द्वारा संचालन अव्यावहारिक है।
• इसमें तीव्र, स्थिर, मौन निचोड़ क्रिया है, जिसे विभिन्न प्रकार के रिवेट्स के लिए आसानी से नियंत्रित किया जा सकता है।
• डिम्पलिंग, पंचिंग, स्टैम्पिंग और प्रेसिंग के लिए आदर्श। ट्रक, बस और ऑटोमोटिव अनुप्रयोगों में व्यापक रूप से उपयोग किया जाता है।
• अतिरिक्त शक्तिशाली, पोर्टेबल अग्रानुक्रम सिलेंडर भी बड़ा riveting क्षमता के लिए डबल compressive बल के साथ उपलब्ध है।





विशिष्टता:





• कीलक क्षमता व्यास: 3/16(4.75) फिटकिरी
• कीलक क्षमता व्यास: 5/32(3.96) स्टील
• मानक योक आयाम: 1-1/2(38.1) पहुंच
• मानक योक आयाम: 11/16(17.45) गैप
• अधिकतम बल: 6000 (26.7) पौंड (केएन)
• सेट धारक: 9/16(14.27) अधिकतम यात्रा
• सेट होल्डर: 0.05(1.3) मैक्स पावर पर स्ट्रोक
• कुल मिलाकर लंबाई: 14 (355.6) इंच (मिमी)
• वजन: 5.4 (2.49) एलबीएस (किलोग्राम)





CP214 संगत योक





अनुप्रयोगों









आदर्श	पहुंच इंच (मिमी)	गैप इंच (मिमी)	A इंच (मिमी)	B इंच (मिमी)
C030C15	1.5 (38.1)	1.33 (33.8)	2.98 (75.6)	3.38 (86)
C030C30	3 (76.2)	1.33 (33.8)	4.43 (112.6)	3.29 (83.6)
C030C40	4 (101.6)	1.33 (33.8)	5.89 (149.5)	3.76 (95.4)
C030L25	2.5 (63.5)	1.33 (33.8)	3.66 (93)	3.98 (101)







आदर्श	कीलक क्षमता व्यास		मानक योक आयाम		मैक्स फोर्स पौंड (केएन)	होल्डर सेट करें		कुल लंबाई इंच (मिमी)	वजन योक के साथ एलबीएस (किलोग्राम)
	फिटकिरी	स्टील	पहुंच	गैप		मैक्स यात्रा	स्ट्रोक एट अधिकतम शक्ति
ZCR030	1/8 (3.2)	3/32 (2.4)	1-1 / 2 (38.1)	11/16 (17.45)	3000 (13.35)	9/16 (14.27)	0.05 (1.3)	10-1/4 (260.35)	4.5 (2.04)
ZCR060	3/16 (4.8)	5/32 (4)	1-1 / 2 (38.1)	11/16 (17.45)	6000 (26.7)	9/16 (14.27)	0.05 (1.3)	14 (355.6)	5.4 (2.49)
