टोक़ रिंच के लिए ZSPA-554 हाइड्रोलिक एयर पंप
RSI ZSPA-554 हाइड्रोलिक एयर पंप एक उच्च प्रदर्शन, कॉम्पैक्ट पंप है जिसे बिजली देने के लिए डिज़ाइन किया गया है हाइड्रोलिक टॉर्क रिंच भारी-भरकम बोल्टिंग अनुप्रयोगों में। यह उन उद्योगों के लिए आदर्श है जिनमें सटीक टॉर्क नियंत्रण की आवश्यकता होती है, जिनमें शामिल हैं तेल और गैस, निर्माण, बिजली उत्पादन, जहाज निर्माण और खननयह न्यूनतम मैनुअल प्रयास के साथ तेज, कुशल टॉर्क डिलीवरी सुनिश्चित करता है, जिससे यह बोल्टिंग कार्यों के लिए आवश्यक हो जाता है जहां सटीकता और उत्पादकता महत्वपूर्ण होती है।
विशेषताएं
- उच्च प्रवाह दर: चक्र समय को कम करने के लिए तेजी से दबाव निर्माण सुनिश्चित करता है, जिससे कार्य कुशलता बढ़ती है।
- दोहरे चरण वाली पम्पिंग प्रणालीयह प्रणाली तीव्र पिस्टन विस्तार के लिए उच्च-प्रवाह, निम्न-दबाव मोड और सटीक टॉर्क अनुप्रयोग के लिए उच्च-दबाव मोड प्रदान करती है।
- कॉम्पैक्ट और हल्के डिजाइन: दूरस्थ या सीमित कार्य क्षेत्रों में भी आसान परिवहन और स्थापना की सुविधा प्रदान करता है।
- निपीडमानऑपरेशन के दौरान सटीक दबाव निगरानी के लिए बड़ा, पढ़ने में आसान गेज।
- समायोज्य दबाव नियंत्रण: टॉर्क सटीकता के लिए फाइन-ट्यूनिंग को सक्षम बनाता है, जिससे महत्वपूर्ण जोड़ों का सुरक्षित और विश्वसनीय कसाव सुनिश्चित होता है।
- वायु-संचालित संचालन: अधिक गरम होने के जोखिम को कम करता है और पंप को निरंतर भारी-भरकम अनुप्रयोगों के लिए आदर्श बनाता है।
- एकीकृत सुरक्षा वाल्व: उपकरण और ऑपरेटर की सुरक्षा बढ़ाने के लिए अधिक दबाव से बचाता है।
- तेल जलाशय: उच्च क्षमता वाले हाइड्रोलिक तेल भंडारण के साथ डिज़ाइन किया गया, जो बार-बार रिफिलिंग के बिना निरंतर संचालन सुनिश्चित करता है।
- कंपन-रोधी आधार: सुचारू संचालन के लिए कंपन को कम करता है और पंप के जीवन को बढ़ाता है।

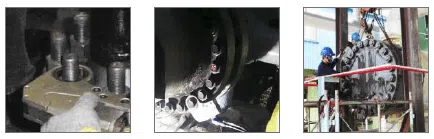

अनुप्रयोगों
- तेल गैसपाइपलाइनों और दबाव वाहिकाओं के लिए फ्लैंज संयोजन और रखरखाव।
- पावर जनरेशनटर्बाइनों, पवन ऊर्जा टावरों और ट्रांसफार्मरों के लिए बोल्ट कसना।
- खनन और भारी मशीनरीबड़े उत्खननकर्ताओं, ट्रकों और प्रसंस्करण उपकरणों की संयोजन और रखरखाव।
- जहाज निर्माण और समुद्री: पतवार अनुभागों, इंजनों और प्रणोदन प्रणालियों की परिशुद्धता बोल्टिंग सुनिश्चित करता है।
- निर्माणसंरचनात्मक स्टील, क्रेन और भारी बुनियादी ढांचे को बोल्ट करने के लिए बिल्कुल उपयुक्त।
प्रमुख लाभ
- सटीक और विश्वसनीय संचालन: सुरक्षित बोल्टिंग के लिए नियंत्रित टॉर्क वितरण सुनिश्चित करता है और संयुक्त विफलताओं के जोखिम को कम करता है।
- बढ़ती हुई उत्पादक्तातीव्र संचालन के लिए दोहरे चरणीय डिजाइन के साथ तीव्र चक्र समय।
- पोर्टेबल और प्रयोग करने में आसानहल्के वजन का निर्माण कार्य स्थलों के बीच आसान परिवहन की अनुमति देता है।
- टिकाऊ और सुरक्षित: ऑपरेटरों और उपकरणों की सुरक्षा के लिए सुरक्षा सुविधाओं के साथ कठोर वातावरण के लिए निर्मित।
RSI ZSPA-554 हाइड्रोलिक एयर पंप हाइड्रोलिक टॉर्क रिंच को पावर देने के लिए यह एक महत्वपूर्ण उपकरण है। यह मांग वाले अनुप्रयोगों में सटीक टॉर्क नियंत्रण और कुशल प्रदर्शन प्रदान करता है। इसका दोहरे चरण का संचालन, सुरक्षा सुविधाएँ और पोर्टेबल डिज़ाइन इसे भारी उद्योगों में पेशेवरों के लिए अपरिहार्य बनाते हैं जहाँ सटीकता और विश्वसनीयता सर्वोपरि है।
हाइड्रोलिक एयर / टॉर्क रिंच पंप
- शक्तिशाली चार एचपी मोटर लोड के तहत शुरू होती है।
- उपयोग करें जहां हवा शक्ति का पसंदीदा स्रोत है।
- मैक्स। दबाव: 700bar
- दो गति उच्च प्रदर्शन पंप.
- बाहरी समायोज्य दबाव नियामक।
- पीछे की ओर स्थित आंतरिक रिलीफ वाल्व उपकरण की सुरक्षा करता है।
- चार हाइड्रोलिक रिंचों के लिए कार्य को सिंक्रनाइज़ करने हेतु आठ 1/4″ पोर्ट (डस्ट कैप के साथ महिला और पुरुष कपलर सहित) का चयन करें।
- हाइड्रोलिक टॉर्क रिंच के लिए उपयोग करें
- 5M कॉर्ड के साथ वायवीय रिमोट कंट्रोल।
ऐच्छिक
जी = दबाव नापने का यंत्र
ZSPA554TQ-A-A1
वायवीय रिमोट
| आदर्श नंबर | हवा की आपूर्ति अपेक्षित | rpm | निष्क्रिय और 700bar . पर dB(A) | मोटर | प्रवाह दर (एल / मिनट) | तेल का पोत | वजन तेल के साथ | |||
| hp | 0 (बार) | 70 (बार) | 350 (बार) | 700 (बार) | L | kg | ||||
| ZSPE-554 | 1.4एम³/मिनट @6 बार | 3000 | 75 | 4 | 74 | 1.3 | 1.1 | 0.9 | 8 | 38.5 |
टोक़ रिंच नली:
उपयोग ZIPP ZXU22W श्रृंखला टोक़ रिंच आपकी अखंडता सुनिश्चित करने के लिए प्रत्येक मॉडल टोक़ रिंच के साथ होसेस
हाइड्रोलिक प्रणाली।
| मॉडल संख्या | ट्यूब दीया। | लंबाई | मोटर | WP | बीपी | ||
| इंच | ft | m | इंच | बार | बार | ||
| ZXU22W-6M2NM2NM | 1/4 | 20 | 6 | 1/4 | 1/4 | 700 | 2800 |
| ZXU22W-12M2NM2NM | 1/4 | 40 | 12 | 1/4 | 1/4 | 700 | 2800 |

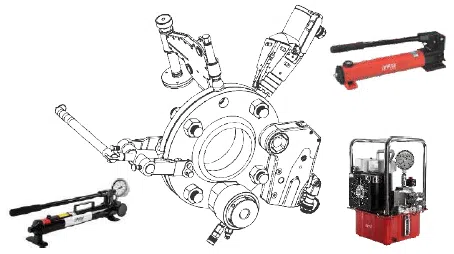

बेसिक सिस्टम सेट-अप
ए। इलेक्ट्रिक पंप का उपयोग कर 1 हाइड्रोलिक टोक़ रिंच +1 स्क्वायर ड्राइव रिंच + सॉकेट +2 होसेस
बी 1 इलेक्ट्रिक पंप का उपयोग कर हाइड्रोलिक टोक़ रिंच +1 लो प्रोफाइल रिंच +2 होसेस
सी. 1 इलेक्ट्रिक पंप का उपयोग कर हाइड्रोलिक टोक़ रिंच +1~4 स्क्वायर ड्राइव रिंच (+सॉकेट) या 1~4 लो प्रोफाइल रिंच +2~8 होसेस
रिंच टॉर्क फॉर्मूला
टी = एफ xr
टॉर्क = बल x लीवर आर्म की लंबाई
उदाहरण: 1000kN x 60 मिमी = 60000 एनएम
बोल्ट लोड- टॉर्क फॉर्मूला
टी = के x डी x एन
टी: टोक़
कश्मीर: घर्षण कारक
डी: बोल्ट ओडी
N: बोल्ट विस्तारित भार = तनाव क्षेत्र x उपज शक्ति x उपज का प्रतिशत
उदा.: M16
μ= 0.10: कम घर्षण आवेदन
μ= 0.15: सामान्य घर्षण अनुप्रयोग
μ= 0.20: उच्च घर्षण अनुप्रयोग
| बोल्ट ग्रेड | तनाव शक्ति | प्राप्ति ताकत (90%) | कसने का क्षण | ||||||||
| आरएम (एन / मिमी²) | आरपी0.2 (एन / मिमी²) | एनएम | |||||||||
| 6.8 | 600 | 480 | μ = 0.1 | 110 | 160 | 220 | 300 | 390 | 570 | 770 | 1050 |
| μ = 0.15 | 150 | 200 | 290 | 400 | 500 | 740 | 1000 | 1370 | |||
| μ = 0.2 | 170 | 240 | 340 | 460 | 590 | 870 | 1180 | 1610 | |||
| 8.8 | 80 | 640 | μ = 0.1 | 150 | 210 | 300 | 410 | 520 | 760 | 1030 | 1400 |
| μ = 0.15 | 200 | 270 | 390 | 530 | 670 | 990 | 1340 | 1820 | |||
| μ = 0.2 | 230 | 320 | 450 | 630 | 780 | 1160 | 1570 | 2140 | |||
| बी .7 (≤2-1 / 2″) | मि. 860 | मि. 720 | μ = 0.1 | 180 | 250 | 350 | 470 | 600 | 880 | 1190 | 1610 |
| μ = 0.15 | 230 | 320 | 450 | 610 | 770 | 1140 | 1550 | 2100 | |||
| μ = 0.2 | 270 | 370 | 530 | 720 | 910 | 1340 | 1820 | 2480 | |||
| 10.9 | 1000 | 900 | μ = 0.1 | 220 | 310 | 440 | 600 | 760 | 1110 | 1510 | 2050 |
| μ = 0.15 | 290 | 400 | 570 | 780 | 980 | 1450 | 1970 | 2680 | |||
| μ = 0.2 | 340 | 470 | 670 | 920 | 1150 | 1710 | 2310 | 3150 | |||
| 12.9 | 1200 | 1080 | μ = 0.1 | 260 | 370 | 510 | 700 | 890 | 1300 | 1770 | 2400 |
| μ = 0.15 | 340 | 470 | 670 | 920 | 1150 | 1700 | 2300 | 3130 | |||
| μ = 0.2 | 400 | 550 | 780 | 1080 | 1340 | 2000 | 2700 | 3680 | |||
| M | 16 | 18 | 20 | 22 | 24 | 27 | 30 | 33 | |||
| बोल्ट ग्रेड | तनाव शक्ति | प्राप्ति ताकत (90%) | कसने का क्षण | |||||||
| आरएम (एन / मिमी²) | आरपी0.2 (एन / मिमी²) | एनएम | ||||||||
| 6.8 | 600 | 480 | μ = 0.1 | 1350 | 1740 | 2160 | 2690 | 3250 | 4180 | 5190 |
| μ = 0.15 | 1760 | 2280 | 2820 | 3530 | 4250 | 5490 | 6800 | |||
| μ = 0.2 | 2060 | 2690 | 3320 | 4160 | 5000 | 6470 | 8020 | |||
| 8.8 | 80 | 640 | μ = 0.1 | 1790 | 2320 | 2880 | 3590 | 4330 | 5570 | 6920 |
| μ = 0.15 | 2340 | 3040 | 3760 | 4170 | 5660 | 7320 | 9070 | |||
| μ = 0.2 | 2750 | 3580 | 4430 | 5550 | 6670 | 8630 | 10700 | |||
| बी .7 (≤2-1 / 2″) | मि. 860 | मि. 720 | μ = 0.1 | 2080 | 2690 | 3330 | 4150 | 5010 | 6440 | 8000 |
| μ = 0.15 | 2700 | 3520 | 4350 | 5450 | 6550 | 8450 | 10490 | |||
| μ = 0.2 | 3180 | 4140 | 5120 | 6420 | 7710 | 9980 | 12370 | |||
| 10.9 | 1000 | 900 | μ = 0.1 | 2640 | 3410 | 4230 | 5280 | 6360 | 8180 | 10160 |
| μ = 0.15 | 3430 | 4460 | 5530 | 6920 | 8320 | 10740 | 13330 | |||
| μ = 0.2 | 4040 | 5260 | 6500 | 8150 | 9790 | 12670 | 15710 | |||
| 12.9 | 1200 | 1080 | μ = 0.1 | 3080 | 3990 | 4950 | 6170 | 7440 | 9570 | 11890 |
| μ = 0.15 | 4020 | 5220 | 6470 | 8090 | 9740 | 12570 | 15590 | |||
| μ = 0.2 | 4720 | 6150 | 7610 | 9540 | 11460 | 14830 | 18380 | |||
| M | 36 | 39 | 42 | 45 | 48 | 52 | 56 | |||
| बोल्ट ग्रेड | तनाव शक्ति | प्राप्ति ताकत (90%) | कसने का क्षण | |||||||
| आरएम (एन / मिमी²) | आरपी0.2 (एन / मिमी²) | एनएम | ||||||||
| 6.8 | 600 | 480 | μ = 0.1 | 6440 | 7320 | 8520 | 9920 | 10170 | 10460 | 11720 |
| μ = 0.15 | 8480 | 9630 | 11230 | 13100 | 13470 | 13880 | 15580 | |||
| μ = 0.2 | 10010 | 11350 | 13270 | 15510 | 15960 | 16460 | 18510 | |||
| 8.8 | 80 | 640 | μ = 0.1 | 8590 | 9760 | 11360 | 13220 | 13560 | 13950 | 15620 |
| μ = 0.15 | 11300 | 12830 | 14970 | 17470 | 17960 | 18510 | 20780 | |||
| μ = 0.2 | 13350 | 15140 | 17690 | 10680 | 21280 | 21950 | 24670 | |||
| बी .7 (≤2-1 / 2″) | मि. 860 | मि. 720 | μ = 0.1 | 9930 | 11280 | 13130 | 15290 | 15680 | 16130 | 18060 |
| μ = 0.15 | 13060 | 14830 | 17310 | 20200 | 20770 | 21400 | 24020 | |||
| μ = 0.2 | 15430 | 17500 | 20460 | 23910 | 24610 | 25380 | 28530 | |||
| 10.9 | 1000 | 900 | μ = 0.1 | 12610 | 14330 | 16680 | 19420 | 19920 | ||
| μ = 0.15 | 16600 | 18840 | 21990 | 25660 | 26380 | |||||
| μ = 0.2 | 19600 | 22240 | 25990 | 30370 | 31260 | |||||
| 12.9 | 1200 | 1080 | μ = 0.1 | 14760 | 16770 | 19520 | ||||
| μ = 0.15 | 19430 | 22050 | 25730 | |||||||
| μ = 0.2 | 22940 | 26020 | 30410 | |||||||
| M | 60 | 64 | 68 | 72 | 76 | 80 | 85 | |||
| बोल्ट ग्रेड | तनाव शक्ति | प्राप्ति ताकत (90%) | कसने का क्षण | |||||||
| आरएम (एन / मिमी²) | आरपी0.2 (एन / मिमी²) | एनएम | ||||||||
| 6.8 | 600 | 480 | μ = 0.1 | 13250 | 14690 | 16540 | 19650 | 20900 | 23780 | 25570 |
| μ = 0.15 | 17660 | 19620 | 22130 | 26360 | 28080 | 31980 | 34430 | |||
| μ = 0.2 | 21000 | 23350 | 26370 | 31450 | 33530 | 38210 | 41160 | |||
| 8.8 | 80 | 640 | μ = 0.1 | 17670 | 19590 | 22060 | 26200 | |||
| μ = 0.15 | 23550 | 26160 | 29510 | 35150 | ||||||
| μ = 0.2 | 28000 | 31140 | 35150 | 41930 | ||||||
| बी .7 (≤2-1 / 2″) | मि. 860 | मि. 720 | μ = 0.1 | 20430 | 22650 | 25510 | ||||
| μ = 0.15 | 27250 | 30250 | 34120 | |||||||
| μ = 0.2 | 32380 | 36000 | 40650 | |||||||
| 10.9 | 1000 | 900 | μ = 0.1 | |||||||
| μ = 0.15 | ||||||||||
| μ = 0.2 | ||||||||||
| 12.9 | 1200 | 1080 | μ = 0.1 | |||||||
| μ = 0.15 | ||||||||||
| μ = 0.2 | ||||||||||
| M | 90 | 95 | 100 | 110 | 115 | 120 | 125 | |||
नाममात्र धागा आकार [मिमी]
उपरोक्त डेटा निर्माता के विनिर्देशों के अनुसार लुब्रिकेटेड बोल्टों पर आधारित है।
घर्षण में भिन्नता के कारण, हम जाँच की सलाह देते हैं चरम मामलों में बोल्ट निर्माता के साथ परामर्श करें, क्योंकि यह चार्ट केवल एक दिशानिर्देश दर्शाता है।
